Мы подробно рассмотрим, как настроить задний переключатель SRAM X9. Не пропускайте эту статью, если у Вас нет переключателя SRAM, потому что многие шаги одинаковые для других переключателей. Далее Вы увидите пошаговую инструкцию, которая поможет самостоятельно пройти весь процесс.

Для многих райдеров остается загадкой, как устроен и работает задний переключатель, и многих это может легко поставить в неудобное положение. Какое-то время он может работать прекрасно, а затем внезапно начать жить собственной жизнью. Вы приносите его в ближайший магазин, только для того, чтобы механик с гаечным ключем вернул его обратно к нормальной работе, проводя трехминутный сеанс вуду, который, по видимому, является секретом фирмы. Он может делать настройки или бегать вокруг байка с бубном, кто знает? Правда состоит в том, что это достаточно простая работа, для которой требуется пара инструментов и терпение, чтобы сделать все правильно. Далее Вы найдете пошаговую инструкцию по настройке заднего переключателя SRAM X9.

Помните, что ровно те же основные принципы применимы к другим моделям и переключателям других производителей, хотя настройки могут находится немного в других местах.

Пошаговая инструкция по настройке переключателя SRAM.

Необходимые инструменты:

• складной набор шестигранных ключей (или отдельные шестигранные ключи на 3мм и 5мм)
• крестовая или плоская отвертка

Все что Вам нужно, это набор шестигранных ключей и отвертка.

Для регулировки переключателя Вам нужно будет настроить три вещи: натяжение тросика, ограничительные винты и натяжение лапки переключателя (B-tension).

Натяжение тросика

Величина натяжения троса переключателя управляет, насколько далеко лапка переключателя перемещается с каждым щелчком ручки переключения. При слишком сильном натяжении цепь попадет на более крупную звезду, т.е. на более низкую передачу, чем установлено рычагом переключения. Слишком слабое натяжение приведет к медленному переключению на более крупную звезду, или вообще не будет переключения, а в обратном направлении наоборот слишком рано переключится на малую звезду при переключении на повышающую передачу. Правильное натяжение тросика приводит к точному движению цепи вверх и вниз по кассете на нужную величину.

Винты ограничения переключения передач

Рассматривайте ограничительные винты, как настаиваемые ограничители для переключателя передач. Они лишь ограничивают крайние пределы, до которых переключатель может перемещаться. Существуют два ограничительных винта, один для нижней передачи (самого легкого хода) и один для верхней передачи (самого тяжелого хода), промаркированы они соответственно «H» (High) для верхней передачи «L» (Low) для нижней. Чем дальше Вы вкручиваете ограничительный винт «H», тем меньший диапазон будет доступен переключателю на высоких скоростях. Если вы обнаружите, что Ваш переключатель заходит за самую большую звезду, Вам нужно будет сильнее ограничить предел «L», пока переключатель не перестанет чрезмерно заходить за большую звезду. Если Ваш переключатель работает хорошо на средних звездах кассеты, но не достает до самой большой, Вы, видимо, закрутили «L» слишком сильно. То же самое и с настройкой верхнего предела переключения. Если после этих настроек вы сумеете погнуть Ваш переключатель или лапку, то переключатель будет работать неправильно.

Регулятор натяжителя (B Tension)

Наименее известный из винтов регулирует, насколько близко верхний ролик переключателя находится от кассеты. Если он будет слишком близко, верхний ролик с цепью может задеть кассету, особенно, если крутить педали назад. Слишком далекое расположение приведет к более медленному переключению передач. Некоторые переключатели требуют более сильного натяжения лапки (B Tension), чтобы избежать соударений на больших звездах 32 или 34 зуба, которые бывают установлены на некоторых кассетах горных велосипедов.

Итак, начнем регулировку заднего переключателя с самого начала. Если настройка Вашего переключателя отличается от идеальной лишь немного, Вам, возможно, не понадобиться настраивать все с самого начала. Начните настройку с установки Вашего заднего переключателя SRAM на наименьшую звезду (наименьшая сила натяжения троса) и открутите фиксирующий винт тросика, чтобы полностью убрать натяжение. Тросик теперь свободен и никак не связан с переключателем. Обратите внимание на то место, где был зажат тросик, под болтом и рядом с ним. Есть ли там канал или канавка, в которой должен быть зажат тросик? Вам это нужно знать, чтобы правильно зафиксировать тросик, когда придет время.

Цепь на самой маленькой звездочке и болт фиксации тросика откручен.

Для начала отрегулируем ограничители переключателя. Начнем с правильной настройки винта ограничения высоких передач. Это важная регулировка, т.к. некоторые другие будут зависеть от нее. Если ограничитель высоких передач не настроен, то с большой вероятностью с остальными регулировками будет то же самое. Для начала вручную передвиньте переключатель, надавливая на его шарнир рукой (не на саму лапку и не за ролик) и перемещая цепь вверх кассеты, как это происходило бы при переключении на более легкие передачи. Затем медленно отпускайте переключатель и дайте ему переместиться под действием возвращающей пружины. Он должен перевести цепь на самую маленькую звезду без задержки, но в то же время он не должен дать цепи уйти дальше последней звезды и дать ей коснуться рамы. Посмотрев строго сзади на кассету, Вы должны увидеть малую звезду, направляющий ролик переключателя и цепь на одной прямой.

Настройка ограничителя высоких передач «H».

Если лапка переключателя зашла слишком далеко и цепь с направляющим роликом не находятся на одной линии с маленькой звездой или цепь зашла еще дальше и цепляет раму, Вам необходимо увеличить ограничение высоких передач. Закрутите винт ограничителя высоких передач «H» по часовой стрелке на пол оборота или меньше и проверьте заново положение ролика, цепи и наименьшей звезды. Аналогично, если цепь не дошла до наименьшей звезды или пришла с задержкой, Вам нужно немного выкрутить винт ограничителя высоких передач «H», чтобы увеличить интервал работы переключателя.

На следующем шаге нужно правильно настроить винт ограничения нижних скоростей. Эта настройка предотвращает перемещение задним переключателем цепи дальше большой звезды и далее на спицы. Тросик переключателя должен быть свободен (незакреплен). Аккуратно надавите на подвижную часть переключателя (не ролик), чтобы передвинуть цепь вверх на самую крупную звезду, как это происходит при переключении на самую легкую передачу. Делайте это медленно и, если ограничитель нижних передач не настроен правильно, произойдет чрезмерное перемещение цепи, а с такими настройками возможна поломка спиц. Переключатель должен иметь возможность довести цепь до крайней большой звезды. Если у переключателя не будет достаточно хода для достижения самой большой звезды или если в конце будет происходить задержка переключения, Вам нужно выкрутить винт ограничителя нижних скоростей, повернув его против часовой стрелки на небольшую величину. При перемещении переключателя вручную вверх до большой звезды, вы должны свободно довести его с цепью до последней звезды и почувствовать жесткое ограничение. В этом положении, при взгляде на кассету строго с задней стороны велосипеда, верхний направляющий ролик и цепь должны находиться на одной линии с наиболее крупной звездой.

Настройка ограничителя нижних скоростей «L».

Ручная проверка настройки нижнего ограничителя.

Теперь пришло время зафиксировать тросик Вашего переключателя, но вначале, нужно убедиться, что он свободно перемещается внутри рубашки. Чтобы это сделать, переключите рычаг, как вы это делаете при переключении на большую звездочку (самую легкую передачу). Теперь возмите тросик за край рукой и переключайтесь обратно по одному щелчку за раз. Тросик должен двигаться свободно, без зажимов в каком-либо месте. Если это происходит, Вам нужно заменить его, прежде чем продолжить настройку.

Очень важно быть уверенным, что переключатель и цепь находятся на наименьшей звезде (самая тяжелая передача), прежде чем Вы зафиксируете трос. Также внимательно присмотритесь, где именно должен проходить и фиксироваться тросик. В некоторых моделях переключателей требуется зажимать трос в разных положениях. Внимательно присмотритесь и Вы должны увидеть канавку или вдавленную поверхность, в том месте, где зажимается тросик. Если вы расположите трос в неверном положении, он не будет правильно переключать передачи, т.к. его тяговое усилие (рычаг) будет другой. Перед фиксацией троса, установите регулировочный барабан на ручке переключателя открученным на два оборота от полностью закрученного состояния. Проверьте, что переключатель находится в нужном положении. Теперь потяните рукой трос переключателя за крайний ограничитель и зажмите его в правильном положении фиксирующим винтом. Когда проделываете все это, убедитесь, что не оставили провисаний троса. С опытом вы сможете точно натягивать трос с нужным усилием, так чтобы не требовалось серьезных регулировок его натяжения после фиксации.

Зафиксируйте трос переключателя. Цепь должна находиться на самой маленькой звездочке.

Теперь Вы готовы проверить переключение передач и посмотреть, нужны ли дополнительные регулировки. Покрутите педали и одновременно переключайте задний переключатель вверх на одну передачу за раз в направлении самой большой звезды (легкой передачи). Если он отрегулирован правильно, один щелчок ручки переключателя передвинет цепь вверх на следующую звезду без задержки и без перехода через одну звезду. Во время проверки переключения передач переключайте по одной передаче за раз, чтобы проверить, что один щелчок ручки переключает ровно на одну звезду. Первые пару попыток могут показать, что натяжение троса недостаточно, это проявится в том, что переключатель не сможет достаточно переместить цепь, чтобы перевести ее на более крупную звезду при одном щелчке ручки переключения. Если это происходит, Вам нужно добавить натяжения троса, покрутив регулировочный барабан на ручке переключения против часовой стрелки. Поверните регулировочный барабан на 1/8 или 1/4 оборота и снова проверьте натяжение. Другой способ точной подстройки переключателя — просто послушать его. Задний переключатель, который не настроен будет пощелкивать «тик-тик-тик» во время вращения педалей, а хорошо настроенный будет почти бесшумным.

На самом переключателе может не быть подстроечного барабана, но он точно есть на ручке переключения.

Прежде чем закончить регулировку переключателя, осталось настроить регулятор натяжителя (B-Tension). Для проверки, переключитесь на максимальную звезду (самый легкий ход) и покрутите педали вперед и назад. Направляющий ролик переключателя и цепь не должны цепляться за большую звезду, они должны быть на расстоянии 5-6мм. Если вы увидите, что они соприкасаются, необходимо увеличить натяжение рамки (B-Tension). Для этого закрутите винт натяжителя (по часовой стрелке) на три или четыре оборота. Если направляющий ролик с цепью будут слишком далеко от звездочки, переключение скоростей может происходить медленнее, чем нужно. Если слишком близко и ролик с цепью будут цеплять звезду, может сломаться верхний ролик, а также Вы не сможете крутить педали назад и свободный ход может не работать как надо.

Подстройка натяжителя (B-tension).

Теперь, когда вы отрегулировали работу переключателя, когда велосипед стоит на подставке, убедитесь, что все работает как надо и на ровной дороге, прежде чем направляться в горы. Трансмиссия может вести себя по другому во время езды на велосипеде, потому что она подвергается гораздо большим нагрузкам, когда вы крутите педали ногами, чем если байк стоит на подставке. Вам могут потребоваться дополнительные подстройки, чтобы переключение передач работало оптимально, но использую уже пройденные шаги, Вы сможете добиться идеальной работы системы.

GoPro Hero3 в ближайшее время появится в американских магазинах, а позже доберется до Украины по цене + 30 — 40% к заграничной. В новой линейки три модели:

• топовая Hero3 Black Edition,
• средняя по функционалу Hero3 Silver Edition
• и самый скромный вариант Hero3 White Edition.

Камеры заключены в более компактный корпус относительно своих предшественников, который по заявленнию производителя на 30 процентов меньше и на 25 процентов легче. Весит GoPro Hero3 всего 73 грамма, так что её особенно удобно крепить на велошлеме.

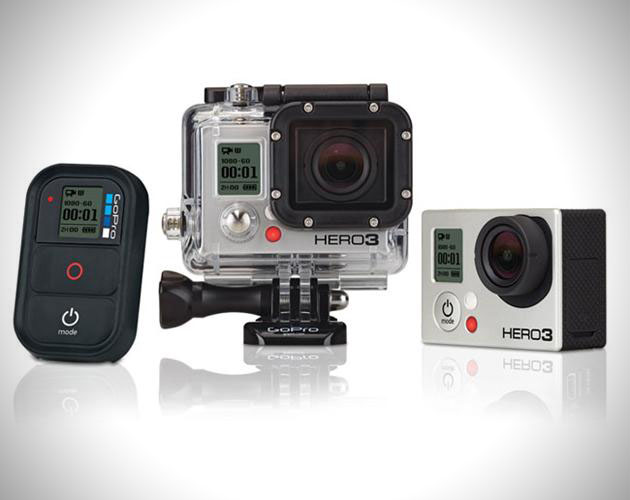

Топовая версия Black Edition предлагает супер-возможности для любительской экстремальной съемки.
Маленький корпус позволил разместить кардслот только для microSD карт, но это не беда т.к. все камеры оснащены модулем Wi-Fi и не нужно будет вынимать карту для передачи отснятого материала. Камеры поддерживают карточки до 64GB.

Камеры оснащены высококачественным ультра-широкоугольным 6-элементным объективом с асферическим элементом, что должно гарантировать высокое качество съемки.

Модель GoPro Hero3 Black Edition диктует новые стандарты экстремальной видеосъемки. Это первая экстремальная камера, которая предлагает съемку с разрешением 4096 (4К) пикселей по горизонтали, что гарантирует высокое качество и точность деталей. Правда в этом режиме доступна скорость только 15 кадров в секунду, что не даст плавного эффекта при съемке поездок на велосипеде, но явный прогресс уже на лицо. Возможно, что в будущем показатели скорострельности увеличатся и можно будет получить невероятно качественную картинку, отражающую мельчайшие детали для тех кому не хватает 1080p.

Другие характеристики топовой модели заставят уже сейчас начать копить на это чудо техники. Съемка в разрешении 1080p со скоростью до 60 кадров/с, 720p до 120 кадров/с. Такая скорострельность позволит создавать приятные глазу эффекты замедленной съемки и развернуть больше творчества над созданием видеороликов. Конечно же нужно будет освоить, хотя бы минимально, любой видеоредактор.

GoPro Hero 3 Silver Edition слегка урезанный вариант, который позволяет снимать на уровне топ-моделей предыдущего поколения Hero 2. Максимальные возможности видео ограничены 1080p до 30 к/с, 720p до 60 к/с, но зато у камеры есть функция непрерывной съемки в разрешении 11 мегапикселей со скоростью 10 к/с.

Hero3 White Edition — бюджетный вариант, предлагающий базовые функции HD съемки. Доступны режимы 1080p 30 к/с и 720p 60 к/с. При этом камера способна снимать сериями по 3 кадра в разрешении 5 мегапикселей.

Приятно, что все новые боксы совместимы с креплениями камер предыдущих поколений, так что закупаться новым инвентарем при обновлении моделей не придется. А старую камеру уже можно ставить на продажу.

Рекламный видеоролик GoPro, смонтированный с нескольких камер Hero3 Black Edition.

Стоимость камер составит:
GoPro Hero 3 Black Edition — 399,99 USD
GoPro Hero 3 Silver Edition — 299,99 USD
GoPro Hero 3 White Edition — 199,99 USD

Если ваш байк покрыт слоями грязи, это пошаговое руководство расскажет, что сделать, чтобы он выглядел как новенький, а бегал еще лучше. На это уйдет меньше часа.

Мы считаем, что до такого лучше не доводить: пятиминутный полив из шланга и немного смазки сразу после поездки поможет вам содержать велосипед в чистоте и исправности, он будет блестеть почти как на витрине. Но никто из нас не совершенен, и в этой статье мы расскажем, как удалить вековую грязь.

Необходимые иснструменты

• Ведро
• Очень теплая вода
• Жидкость для мытья
• Щетки и губки
• Старая зубная щетка
• Тонкая узкая плоская отвертка
• Старая спица
• Средство для удаления масла
• Полироль/воск
• Смазка
• Масло для цепи
• Тряпки

1. Помойте цепь.

Цепь — самая важная часть трансмиссии. На первом этапе ее нужно помыть теплой водой. Оденьте резиновые перчатки — это даст вам возможность использовать более горячую воду, а она эффективнее. Добавьте обычного чистящего средства в ведро с водой и дайте ему вспениться его.

Установите самую высокую передачу, возьмите жесткую щетку и как следует намочив ее начинайте активно тереть цепь. Вы увидите появление светлых блестящих звеньев цепи.

2. Смойте смазку с цепи.

Когда на вашей цепи не останется грязи, воспользуйтесь биоразложимым очистителем смазки для чистки цепи. Дайте ему впитаться в звенья. Это удалит продукты износа цепи и остатки смазки, которые вы можете не увидеть, и даст возможность цепи свободно работать.

Покрутите педали назад несколько оборотов, чтобы очиститель смазки проник внутрь звеньев. Промойте вашу цепь чистой водой.

3. Протрите цепь.

Используйте мягкую тряпку, чтобы вытереть цепь начисто — вы удивитесь, как классно выглядит ваша чистая цепь. Протрите цепь по всей ее длине, чтобы дотянутся даже до тех участков, которые не видны.

4. Смажьте цепь.

Смазывайте цепь только, когда она уже чистая. Мы предпочитаем смазывать цепь минимально, насколько это возможно, самым светлым маслом, какое есть в наличии. Используйте бутылку с носиком-капельницей, потому что так проще более аккуратно подавать минимальные порции масла.

Смажьте цепь целиком, покрутите педали, чтобы масло проникло внутрь звеньев. Именно там масло наиболее необходимо, не снаружи, а внутри звеньев. Оботрите излишки масла тряпкой.

5. Оботрите тросы.

Отодвиньте рубашку троса, чтобы обнажить внутренние участки, которые раньше были закрыты. Протрите внутреннюю часть троса тряпкой, пропитанной в очистителе масла. Если вы обнаружите куски троса, покрытые ржавчиной — замените трос. Большинство тросов можно оживить небольшим количеством светлой смазки.

6. Смажьте тросы.

Лучший способ намазать смазку равномерно на трос — сначала положить смазку на чистую (безворсовую) тряпку. Держа тряпку в одной руке с областью со смазкой между большим и указательным пальцем, аккуратно зажать часть троса в тряпку и протащить его через смазанный участок тряпки.

Идея состоит в том, чтобы дать смазке проникнуть между жилами кабеля без образования сгустков на поверхности.

7. Промойте механизм переднего переключателя.

Передний переключатель всегда страдает от недостатка внимания. До него трудно добраться и он часто забит грязью и его подшипник высушен сильнее чем крекер Jacob’s. Первое, что вы можете сделать, чтобы привести переключатель в наилучшее состояние — это промыть его горячей водой. Используйте маленькую зубную щетку, чтобы забраться внутрь паралеллограмма и под лапку.

8. Протрите насухо передний переключатель.

Пройдетесь тряпкой по всему механизму целиком. Используйте тонкие полоски тряпки, чтобы натереть его детали в местах, которые напрямую недоступны. Не оставляйте без внимания внутренние части лапки, т.к. она становятся грязной от постоянного трения с цепью. Пара минут и у вас получится сверкающий передний переключатель.

9. Прочистите задний переключатель.

Нет никакого смысла в свободно движущейся цепи, если ролики заднего переключателя покрыты грязью. Используйте старую спицу или тонкую плоскую отвертку, чтобы аккуратно выковырять из ролика старую траву, масляную грязь, которая застряла между роликом и пластинками механизма его лапки.

10. Промойте ролики переключателя.

Когда крупная грязь вычищена, с помощью средства удаления масла и маленькой зубной щетки выскребите остатки грязи с ролика (не забывайте про внутреннюю часть рамки). Можно открутить ролик натяжения с лапки, но мы не рекомендуем так делать, иначе вам придется использовать клей для фиксации резьбы, когда будете устанавливать обратно болты подшипника. К сожалению, мы видели слишком много поездок, которые заканчивались откручиванием нижнего ролика натяжения цепи.

11. Смажьте ролик натяжения цепи.

Смажьте ролик натяжения цепи. Ему нужно всего немного масла, т.к. он получает достаточно от цепи при ее похождении. Помните, что эти ролики получают большое количество грязи и, при обилии смазки, она будет прилипать, а это лучший способ увеличить нагрузку на ролик. Сотрите излишки масла тряпкой. Ролики должны выглядеть сухими.

12. Отсоедините тросики.

Установите переключатель передач на самую большую заднюю звезду и затем, не давая заднему колесу вращаться, переместите переключатель на самую меньшую звезду. Это освободит большой кусок троса и позволит вам вытащить рубашку троса с его упора на раме. Теперь, когда тросы полностью освобождены с рамы, вы можете тщательно проверить, промыть, смазать оставшееся части, а затем установить все обратно.

13. Смажьте передний переключатель.

Используйте бутылку с тонким носиком, чтобы смазать все шарниры переднего переключателя. Они принимают на себя тяжелую нагрузку и вам нужно постараться помочь им выполнять эту нелегкую работу. Переместите лапку на самую маленькую звезду и подвигайте рамку рукой, чтобы масло попало во внутренности подшипников.

14. Вычистите грязь из кассеты.

Задние звездочки являются последним оплотом грязи в нашем походе борьбы за чистоту. Они наполнены технологиями для быстрейшего переключения передач, но также и наполнены смазкой, грязью и остатками травы. Вытащите ужасные комки грязи с помощью старой спицы или тонкой длинной плоской отверткой. Вы будете удивлены, сколько всего спрятано в этих тесных пространствах, даже на дорогих открытых алюминиевых версиях звездочек.

15. Промойте задние звездочки.

Возьмите горячую воду с моющим средством и начинайте натирать щеткой с жесткой щетиной ваши звездочки. Наиболее трудные сгустки грязи можно удалять с помощью средства для удаления масла и все той же щетки. Добраться до обратной стороны звездочек может быть непросто, но именно они и заслуживают наибольшей настойчивости, чем тщательнее вы их промоете, тем сложнее будет новой грязи налипнуть обратно.

16. Протрите насухо задние звездочки.

Натрите задние звездочки с помощью полоски тряпки. Это поможет вытереть их насухо и уберет старые отметины. Чем чище вы сможете вытереть ваши звездочки, тем лучше они будут переключать и тем дольше они прослужат. Грязь работает как наждачная бумага, когда находится в контакте с трансмиссией, поэтому от нее лучше избавиться.

Подсказка: не забывайте делать генеральную чистку велосипеда.

Вы можете делать небольшую чистку только самых важных деталей, но полная мойка и чистка должна быть частью ваших регулярных планов после поездки. Снимите колеса и промойте все, начиная с седла и далее вниз.

Подсказка: смажьте шарниры

Капните масла на шарниры рукояток тормоза — они тоже высыхают, а работают лучше при небольшом количестве масла. Проделайте то же и с манеткой. Если у вас манетка SRAM X.9/X.0, просто открутите верхние крышки и капните несколько капель на пружину и верхний край рубашки тросика. В Shimano нужно открутить винт и капнуть внутрь несколько капель, затем закрутить его обратно.

Подсказка: отполируйте все что можно

Если вы любите свой байк — покажите это. Возьмите мягкую тряпку и полироль и придайте крашенным частям велосипеда такой блестящий вид, который запомнится надолго. Кроме того, что ваш байк будет блестеть, это также уменьшит прилипание пыли к раме, когда вы в следующий раз отправитесь в поездку.

Подсказка: используйте теплую воду и чистящие средства для наилучшего результата

В магазинах в изобилии чистящих жидкостей для велосипедов и большинство из них достаточно хорошо справляются со своей задачей. Многие из них в баллончиках типа спрея, для их использования достаточно нажать на 30 секунд, а затем промыть с помощью щетки.

Они все хороши, но почти того же результата можно достичь с помощью автомобильного шампуня и горячей воды. Вы, даже, можете использовать обычное моющее средство, но запомните, оно содержит соль, поэтому, его нужно тщательно смывать. Несмотря на всю рекламную шумиху, моющее средство и струя горячей воды дает достаточную эффективность в борьбе с грязью, и их сложно превзойти. Запаситесь достаточным набором губок и щеток, чтобы суметь добраться до самых дальних уголков и пролезть в любые щелки.
