 Заголовок сообщения: Как правильно заварить раму
СообщениеДобавлено: Пн окт 26, 2009 5:54 pm
Профи
Аватара пользователя

Зарегистрирован: Сб ноя 24, 2007 4:36 pm
Сообщения: 519
Откуда: Севастополь
Байк: Trek Superfly 9.8 SL
Баллы репутации: 19
Предыстория. Проснувшись обнаружил что за бортом отличная погода для дх, позырил байкерских видосов, вдовхновился , поехал на сапун. Разминочный спуск оказался удачным, вспомнив дядьку хила полетел на второй заход который окончился лобовым столкновением с камнем…. Странный звон при ударе, полёт через руль. Встал, отряхнулся и побрёл к байку, думал что настал конец штоку вилки, наделе с вилкой оказалось всё в порядке. А вот рама треснула под рулевой – собственно как раз из-за этой оплошности в конструкции моя рама подлежала отзыву с заменой переднего треугольника.
Вот камень в который произошёл «запил» (совсем не ужасен)

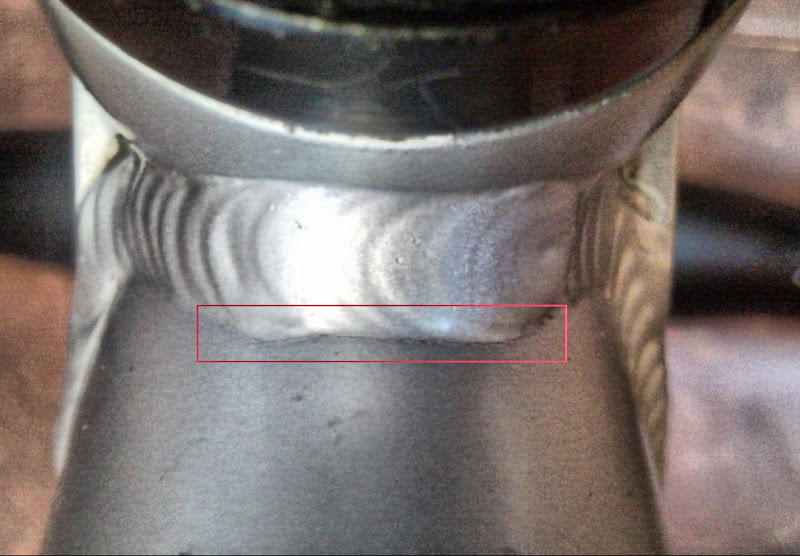

А вот образовавшаяся трещина
Позвонил в драйв спорт , там мне сообщили что дата прихода передних треугольников пока неизвестна и было принято решение варить . Катать с такой трещиной было бы глупо и трещину проще вылечить чем совсем оторванный стакан (а с трешиной под рулевой это было дело пару нечётких приземлений).
Что потребовалось
- картонка и ножницы
- нождачка нулёвка и чуток пожирней по пол метра каждой.
- ножовка по металлу
- лист алюминия толщиной 2мм (был найден на 5 км у лавочников и достаточно за приличную сумму кстати – 30 грн за крашеный, достаточно не ровный алюминиевый щиток. Желания спорить уже не было, просто поворчал на продавца за что получил скидку в 5 грн)

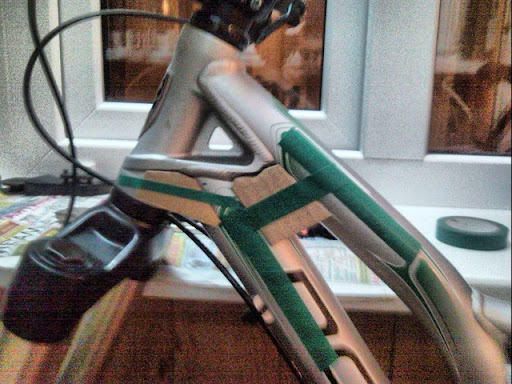

Пришол в гараж и начал шкурить, ох и хороша это анодированная покраска – тяжко её сдирать. Были вырезаны картонный муляжи будущих алюминиевых накладок . вот что вышло
Изначально хотел сделать нижние накладки подлиннее но постучав по нижней трубе рамы обнаружил что дальше идёт «фольга»(заслуга баттинга ) .Перенёс к их на кусок алюминьки и запил.
Теперь нужно было запилить раму, а точнее трещину, чтоб потом её хорошенько проварить. Как то было не по себе пилить такое чудо техники – а проходящий малой, увидевший сие действо , чуть не упал в обморок.

Пошел к сварщику, для севастопольцев вот его координаты

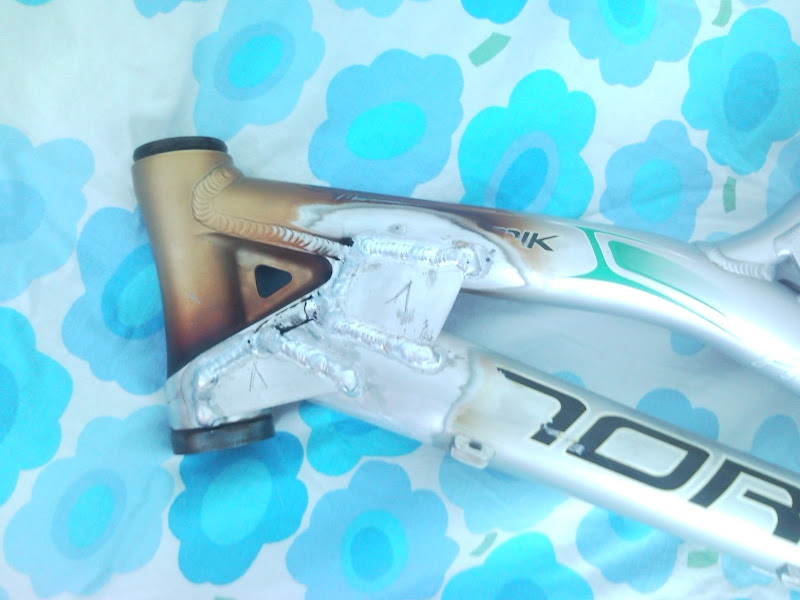

Мужик хороший , делает добротно. За работу он попросил всего то 50 грн (я дал больше) вот результат
-краска цвета рамы, грунт , лак, строительный скотч.
Теперь надо было купить краски. Самая большая проблема была найти краску в цвет рамы, лак и грунт нашел быстро.

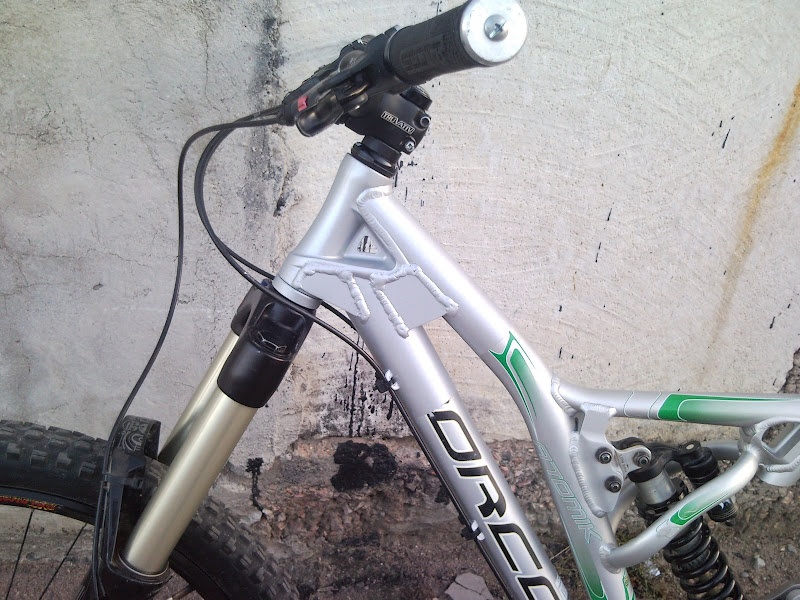

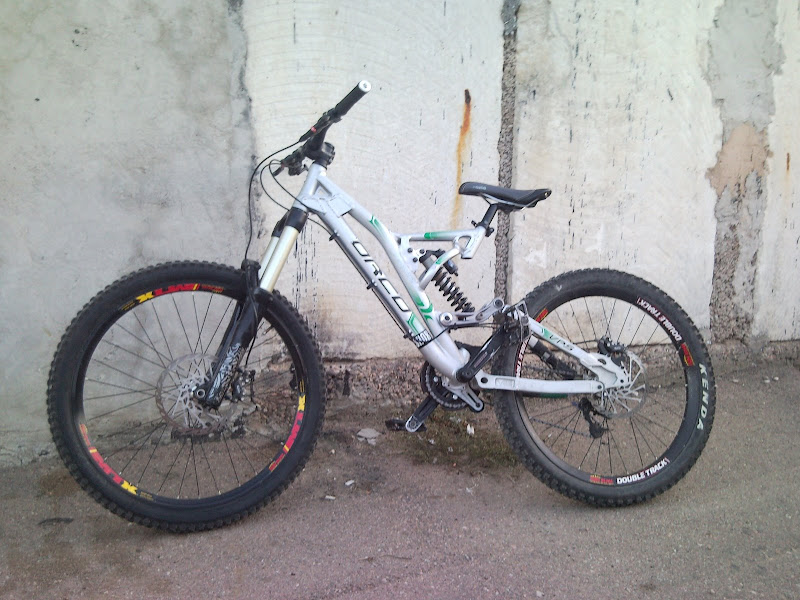

Как красил уж рассказывать не буду но вот что вышло в итоге, довольно симпатично кстати.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Заварка рамы howto
СообщениеДобавлено: Пн окт 26, 2009 6:33 pm
Местный байкер маньяк
Аватара пользователя

Зарегистрирован: Ср сен 17, 2008 7:51 pm
Сообщения: 334
Откуда: Киев
Байк: красный
Баллы репутации: 17
ого нормально! но я б ещё снизу заварил бы
но рама не анодированая....


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Заварка рамы howto
СообщениеДобавлено: Пн окт 26, 2009 6:47 pm
X-7
Аватара пользователя

Зарегистрирован: Ср июн 04, 2008 8:03 am
Сообщения: 138
Баллы репутации: 0
Круто. Почти и не заметно. Только рама у тебя теперь фирмы ORCO :lol: Ашано название прям какое то :lol:


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Заварка рамы howto
СообщениеДобавлено: Пн окт 26, 2009 6:48 pm
FRaction
Аватара пользователя

Зарегистрирован: Чт апр 13, 2006 3:48 pm
Сообщения: 2148
Откуда: Севастополь
Байк: CANYON Strive CF 9.0
Баллы репутации: 138
sdron
получилось очень неплохо!
предлагаю открыть бюро по апгрейду Норок :D


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Заварка рамы howto
СообщениеДобавлено: Ср окт 28, 2009 12:36 pm
FRaction
Аватара пользователя

Зарегистрирован: Чт авг 03, 2006 8:13 pm
Сообщения: 5774
Баллы репутации: 3010
жаль фотки не показывает у меня...


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Заварка рамы howto
СообщениеДобавлено: Ср окт 28, 2009 2:04 pm
Самый Умный и Красивый
Аватара пользователя

Зарегистрирован: Сб мар 31, 2007 7:59 pm
Сообщения: 1347
Откуда: Симферополь
Байк: Specialized Enduro
Баллы репутации: 61
а родные швы покрасивее будут.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Заварка рамы howto
СообщениеДобавлено: Ср окт 28, 2009 3:08 pm
FRaction
Аватара пользователя

Зарегистрирован: Чт авг 03, 2006 8:13 pm
Сообщения: 5774
Баллы репутации: 3010
посмарел фотки
nick родные швы робот делает(хотя интенсы вручную паяют...)
sdron внизу наварок не делал?
ту чакер сделай андрею звание не Х0(стандарт), а кулибин)))))))))))))) или штото похожее)


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Заварка рамы howto
СообщениеДобавлено: Ср окт 28, 2009 3:49 pm
Профи
Аватара пользователя

Зарегистрирован: Сб ноя 24, 2007 4:36 pm
Сообщения: 519
Откуда: Севастополь
Байк: Trek Superfly 9.8 SL
Баллы репутации: 19
сварщик сказал что достигнуть качества родных швов не получится т.к для каждой марки алюминия нужна свой электрод (или чтот другое - невникал) а он делал как по стандарту - но в некоторых местах красиво вышло. но за красотой не гнался - главное чёб работало.
=Speedy= внизу была разрезана трешина и заварана - никаких пластин не приваривалось.
за основу были взяты 2 рамы - это уже усиленная версия атомика 09 ( но заметьте что первые атомики 09 года шли без усилений) и рама спеша бигхита олдового

как сделать наварку округлой формы под стакан не знаю (подручными средствами). потому не стал мудрить


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Заварка рамы howto
СообщениеДобавлено: Чт окт 29, 2009 10:07 pm
Very Important Person

Зарегистрирован: Вс сен 28, 2008 7:45 pm
Сообщения: 729
Откуда: Симферополь
Байк: Norco Aurum 3
Баллы репутации: 0
Я таким же образом как описано выше заварил раму мерида кагда треснула на ней каретка. все четко)
sdron
молодец все хорошо описал)


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Заварка рамы howto
СообщениеДобавлено: Вт ноя 03, 2009 9:42 am
Местный байкер маньяк
Аватара пользователя

Зарегистрирован: Чт мар 06, 2008 12:25 pm
Сообщения: 262
Откуда: Zaporozhje
Байк: Mag-n VegaDH + Manik
Баллы репутации: 0
Круто! вот только я бы делал внизу косынку вместо боковых нижних накладок или более сложной формы чтобы снизу на бока переходило. с тисками, молотком и энтузиазмом вполне можно выгнуть под нужную форму ...
а вообще молодца, главное чтобы потом еще и новый передний треугольник дали! :)))
п.с. цену за люмишку мужик конечно сильно заломил. недавно брал дюральку 20х30см 2.5мм за 10грн ...
