Как разобрать и смазать кассетную втулку

Вода и грязь легко могут попасть внутрь кассетной втулки и если это произойдет, то ваш байк будет лязгать и скрежетать как старый лифт.

Чтобы разобрать и почистить втулку, нужны специальные инструменты и немного дополнительных знаний о том, как это правильно сделать. В этом руководстве мы расскажем и покажем весь процесс по шагам. Но если вы сомневаетесь в правильности своих действий, особенно на третьем шаге, лучше доверьте это специалисту.

Руководство по починке вашей кассетной втулки из девяти шагов.

Список инструментов, которые вам понадобятся:

  • Торцевые ключи на 10мм и 12мм
  • Складной набор торцевых ключей
  • Удлинительная насадка на ключ (труба или брусок)
  • Короткий кусок цепи с рукояткой для откручивания задних звёздочек («хлыст»)
  • Съемник стопорного кольца
  • Рожковые ключи для конусных гайек
  • Ключ на 17мм

смазка втулки велосипеда

1. Снимаем кассету.

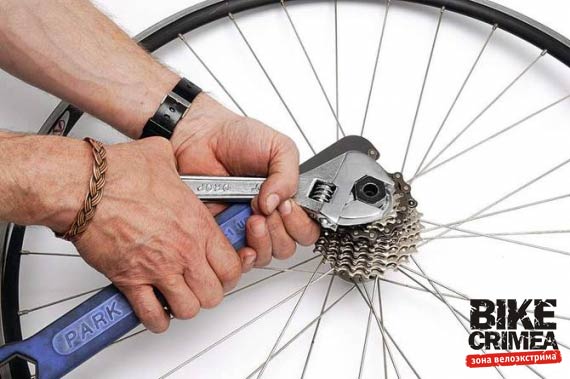

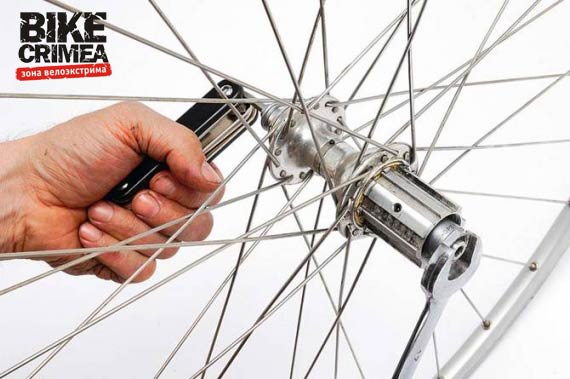

Снимите заднее колесо и зафиксируйте кассету с помощью «хлыста». Оберните «хлыст» вокруг третьей звезды по часовой стрелке или более крупной (чтобы как можно более длинных кусок хлыста был намотан на звезду). Вставьте съемник стопорного кольца и ключ так, чтобы его рукоятка ключа была слева от рукоятки хлыста, но достаточно близко, чтобы их одновременно можно было схватить двумя руками. Теперь крепко сожмите и открутите стопорное кольцо и кассету. Расстояние между стопорным кольцом и контргайкой на оси может быть недостаточным для установки инструментов некоторых производителей, но съемники Shimano или Park работают всегда.

2. Снимаем ось и подшипники.

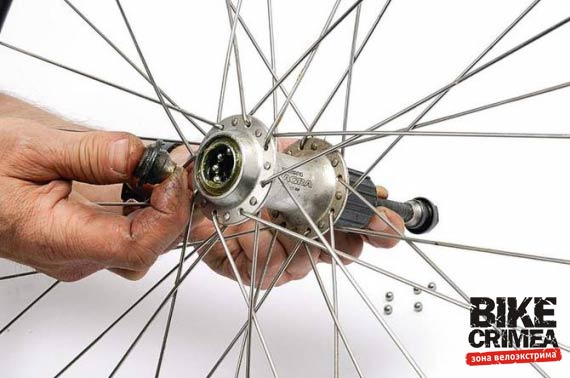

Проверьте состояние втулки свободного хода (кассета с механизмом свободного хода), обратите внимание, насколько она изношена, возможно ее уже пора заменить или достаточно просто почистить и смазать. Для этого схватитесь за нее рукой и встряхните. Если она болтается больше чем на пару миллиметров из стороны в сторону, то ее пора заменить. Если нет, то ее достаточно будет просто почистить и хорошенько смазать. Установите ключ для конусной гайки на 14 или 15мм с левой стороны колеса (там где нет звездочек) и ослабьте контргайку (обычно) ключом на 17 с левой стороны. Открутите контргайку, затем конусную гайку и вытащите сборку оси с противоположной конусной гайкой из втулки, при этом соберите выпадающие шарики подшипников на чистую тряпку.

смазка втулки велосипеда

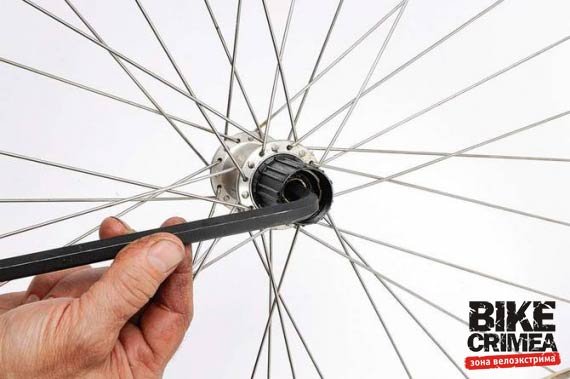

3. Снимаем храповый механизм втулки свободного хода.

Чтобы добраться до внутренностей втулки свободного хода и заменить старую смазку или просто заменить на новую втулку — необходимо ее снять. Вставьте торцевой ключ на 10мм в полый болт, удерживающий механизм свободного хода с правой стороны и поверните против часовой стрелки, приложив изрядное количество усилия, чтобы открутить болт. Возможно, потребуется использовать небольшой удлинитель на рукоятку ключа, чтобы легче было сдвинуть болт с места. Втулки, которые похожи на производимые Shimano, например от компании Joy Tech могут сниматься немного по другому. Удерживающий болт в них обычно нужно откручивать с левой стороны, внутри механизма втулки, используя более толстый торцевой ключ.

смазка втулки велосипеда

4. Дважды промываем внутренности.

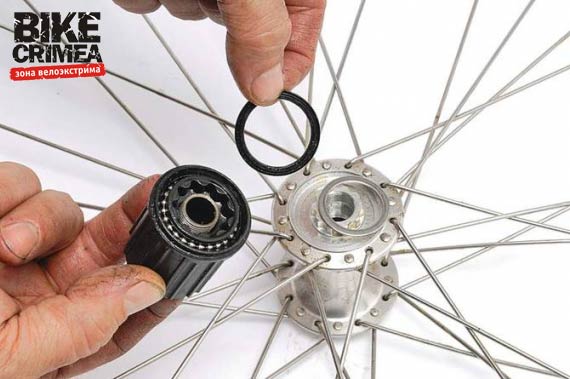

Оденьте защитные очки, возьмите баллончик GT85 или WD-40 и побрызгайте на внутренности втулки свободного хода сплошным слоем. Затем обильно полейте детали машинным маслом, дайте ему стечь, вытрите насухо и повторите операцию. Затем установите уплотняющую прокладку, смажьте место соединения и установите механизм свободного хода на место. Хорошо затяните удерживающий болт. Прежде чем устанавливать ось и подшипники, оботрите с них остатки старого масла, очистите, а затем намажьте их свежим маслом. В некоторых втулках с рассыпными подшипниками используются разные шарики с разных сторон: 7/32 дюйма шарики и немного измененная форма конуса со стороны втулки свободного хода и стандартный конус с шариками 1/4 дюйма слева, их нельзя перемешивать. Слегка обмажьте смазкой канавки на втулке и установите кассету. (Обратите внимание, что если вы используете 10-ти скоростную кассету Shimano на 9-ти скоростной втулке, требуется установить тонкое прокладочное кольцо.)

смазка втулки велосипеда

5. Втулки Campag.

Новые втулки Campagnolo Centaur, Chorus и Record разбираются по другому. Зафиксируйте ось с левой стороны торцевым ключом на 5мм. Затем рожковым ключом на 17мм поверните контргайку с правой стороны по часовой стрелке и открутите ее. Для того чтобы снять механизм свободного хода, его нужно дернуть, при этом ось останется внутри. Собачки храпового механизма и их пружины останутся на месте. Для снятия втулок Mirage и Veloce, а также втулок старого стиля Chorus и Record может потребоваться, чтобы вы сначала ослабили маленький винт с головкой под торцевой ключ (около 2мм), расположенный в правой контргайке. На более новых версиях его уже нет, поэтому снимите контргайку справа с помощью ключа на 17, удерживая ось торцевым ключом на 5мм или вторым ключом на 17мм.

смазка втулки велосипеда

6. Втулки Campag старого и нового стилей.

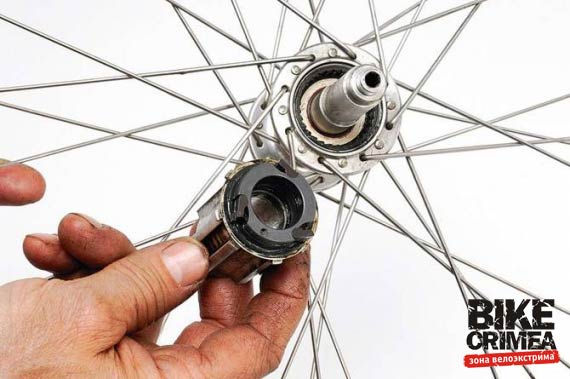

На новых втулках Mirage/Veloce левая контргайка может открутиться первой. Если это произойдет, то вытащите ось и механизм свободного хода на правую сторону резким рывком. Проделывайте все это аккуратно над тряпкой, чтобы на нее упали мелкие детали такие как пружины и собачки. Сейчас используется два типа пружин: с несколькими витками и с одним витком. Первые используются в старых втулках Hope, а также старых и новых Campagnolo, вторые в новых Hope, Campag, Shimano и множестве других легких втулок. Обратите внимание при разборке на очередность операций, а также особое внимание на ориентацию и расположение в частности сторону, с которой устанавливается ведущее кольцо и места расположения собачек.

смазка втулки велосипеда

7. Смазываем собачки.

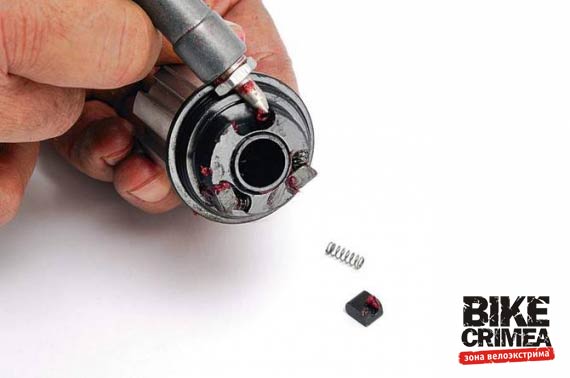

Выдавите немного смазки на ведущее кольцо и убедитесь, что между собачкой и местом ее расположения есть немного смазки. Это место подвергается наибольшей нагрузке и сопротивлению, учтите, что любое усилие, приложенное к педали, передается на колесо через эти четыре или шесть точек контакта, поэтому они заслуживают наибольшего внимания. Положите немного густой смазки в место расположения пружины, чтобы она держалась на месте. Капните немного жидкого масла на ведущее кольцо. Убедитесь, что гибкие уплотнители установлены правильно, поправьте ногтем края уплотнителя, чтобы его резиновый край попал в предназначенную для него выемку. Убедитесь, что уплотнители находятся в своих канавках и при установке механизма свободного хода, избегайте смещения уплотнителей и их защемления.

смазка втулки велосипеда

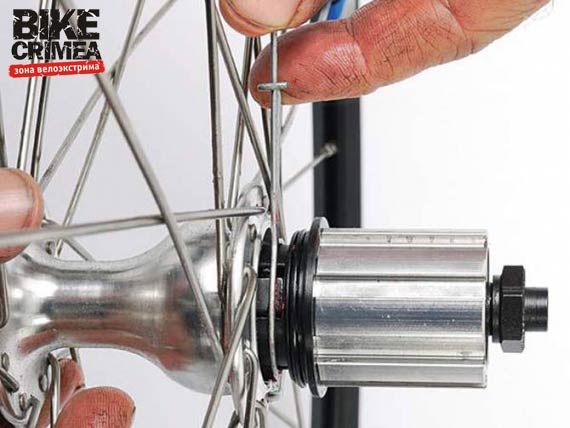

8 Небольшие хитрости.

После установки пружин и собачек, оберните инструмент сжатия вокруг собачек (крючок должен быть направлен наружу). Аккуратно вводите втулку свободного хода обратно на ось, частично вставив собачки в ведущее кольцо, но оставив достаточно места для вытаскивания инструмента сжатия, расцепите его и аккуратно вытащите. свободного хода должна войти на место, поверните ее против часовой стрелки во время установки на место — это поможет собачкам попасть на свои места. Если у вас нет инструмента для сжатия собачек подойдет отрезок прочной нитки для шитья. Оберните ее пару раз вокруг втулки с собачками, чтобы зажать их, затем еще пару раз. Когда частично вставите втулку свободного хода на место, аккуратно вытяните нить. Установите контргайку.

смазка втулки велосипеда

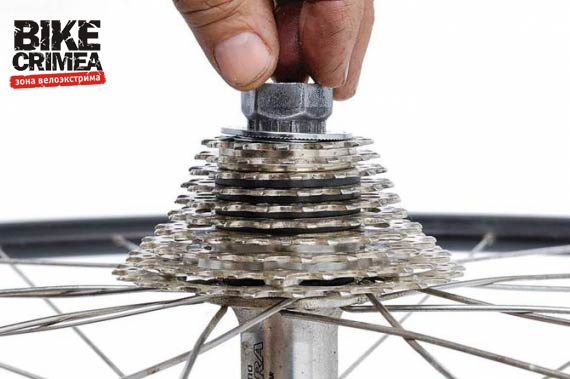

9. Затягиваем стопорное кольцо кассеты.

Убедитесь, что стопорное кольцо правильно накручено, его можно легко накрутить с перекосом, особенно если оно из алюминиевого сплава. Если что-то не так, открутите его и накрутите снова. Момент затяжки лучше установить в 40Нм (примерно 30фут-фунт силы). Используйте гаечный ключ с длинной рукоятки 12 дюймов, прикладывая чуть меньше силы, чем на гайку оси. Для односкоростной цепи, закрутите гайки колеса, чтобы удерживать колесо (не затягивайте совсем) и проверьте натяжение цепи в самых «выступающих местах» (дело в том, что существуют определенные допуски на геометрию круглых деталей, которые могут слегка быть не круглыми, в результате при вращении колеса натяжение цепь будет чуть меняться). Медленно вращайте педали назад и найдите положение, в котором цепь провисает меньше всего и в этом положении окончательно затяните гайки колеса. Затягивание цепи в положении, когда шатуны дают наименьшее натяжение, приведет к усилению всех шумов от системы.
