Очистка и регулировка дисковых тормозов

Прежде чем мы начнем, вот несколько полезных советов:

  • Смазывайте цепь экономно — слишком обильная смазка может привести к загрязнению.
  • Используйте состав для схватывания резьбы или специальные устройства препятствующие откручиванию для фиксации удерживающих болтов калипера.
  • Одевайте защитные перчатки и очки, когда прокачиваете и работаете с ротором и тормозной жидкостью.
  • Как обычно, если у вас есть сомнения в правильности результата, доверьте работу специалисту.

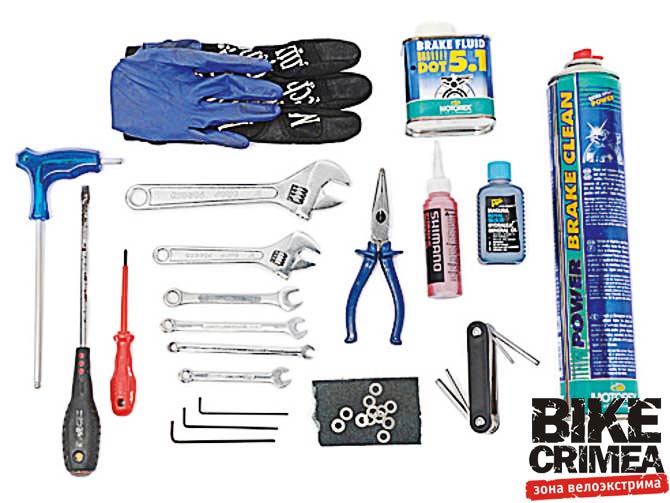

Необходимые инструменты.

    • Разводной ключ
    • Утконосы
    • Отвертка
    • Чистящее средство для ротора, например, Muc-Off
    • Наждак или наждачная бумага средней зернистости
    • Набор торцевых ключей

Тонкие прокладочные шайбы

  • Тормозная жидкость
  • Пластиковая бутылка
  • Топливный или вакуумный шланг
  • Защитная одежда (перчатки, очки)
  • Кабельные стяжки
  • Торцевые, рожковые ключи на 6, 7, 8мм
  • 10-ти шаговое руководство по настройке ваших тормозов

Выпрямите ротор

Вихляющийся ротор легко распознать. Раскрутите колесо и посмотрите на ротор сверху. Найдите место, которое нужно выровнять. Покупной инструмент для выпрямления ротора представляет из себя ни что иное, как стальную плиту со щелью, в которую вставляется диск. Обычным разводным ключом можно сделать то же самое. Зажмите ключом примерно середину изогнутого места ротора, которое нужно выровнять, и аккуратно отогните ротор в нужном направлении. Если необходимо, передвиньте ключ и повторите операцию. Для выправления небольшого по площади изгиба, используйте деревянный брусок (направьте его на место изгиба и постучите по бруску молотком, легко и аккуратно).

Проверьте степень износа колодок

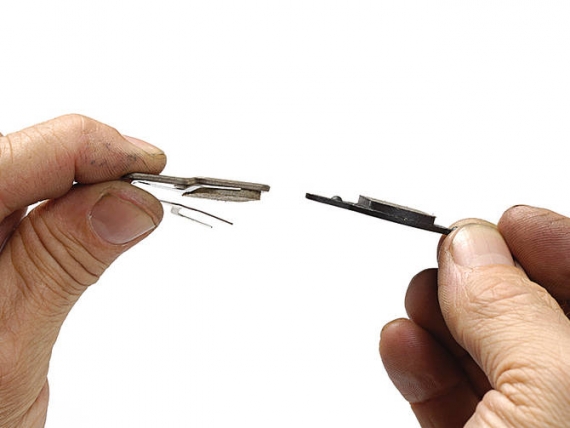

Решить пора ли менять колодки или нет очень просто. Некоторые производители колодок делают метку, как, например, небольшая выпуклость на колодках Magura справа на фотографии. Слева другая колодка. Ее нужно заменять чуть раньше, чем она достигнет толщины возвращающем пружины. Осмотрите тормозные поверхности колодок. Частично изношенные колодки иногда можно немного улучшить, промыв их (см. шаг 4). Глянцевая поверхность колодок будет твердой и блестящей, на поверхности ротора будут круговые канавки. Зачистите поверхность колодок наждачной бумагой или напильником. Проверяйте состояние колодок каждый месяц, чтобы избежать повреждения ротора.

Установите новые колодки, если это необходимо

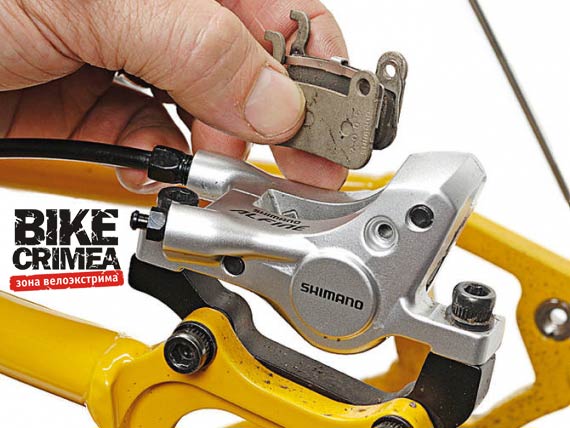

Тормозные колодки, обычно, снимаются снизу, причем для этого нужно снимать колесо, чтобы вытащить ротор. Для гидравлических тормозов, вставьте отвертку или монтажную лопатку между старыми колодками, затем раздвиньте их, пока они не упрутся в калипер. Колодки механических дисковых тормозов, часто удерживаются магнитами. В калипер Shimano колодки устанавливаются сверху. Утконосами вытащите раздвоенную чеку, либо если там резьбовая шпилька, выкрутите ее торцевым ключем на 3 или 4мм. Колодки вытаскиваются вместе с раздвигающей пружиной. Очистите налипшую грязь с калипера, прежде чем вставлять новые колодки и, в идеале, установите новую пружину.

Промойте, чтобы не скрипело

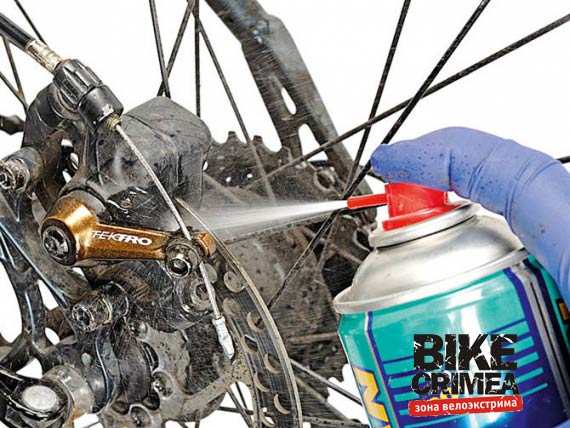

Тормозная жидкость и чистящие средства достаточно агрессивные, поэтому вам нужно защитить руки и избегать попадания этих жидкостей на окрашенные места. Мы пришли к выводу, что очиститель дисковых тормозов Muc-Off является наиболее эффективным для уменьшения шума и улучшения эксплуатационных характеристик. Слишком шершавый ротор с грубой поверхностью нужно сначала сделать более полированным с помощью наждачной бумаги средней зернистости. Обильно полейте тормоза чистящим средством (как показано на картинке) и дайте высохнуть. Теперь проверьте работу тормозов и повторите промывку, если это необходимо. Люди заботящиеся об экологии, могут воспользоваться экологической жидкостью для промывки с водой, затем промыть чистой водой.

Отрегулируйте положение калипера

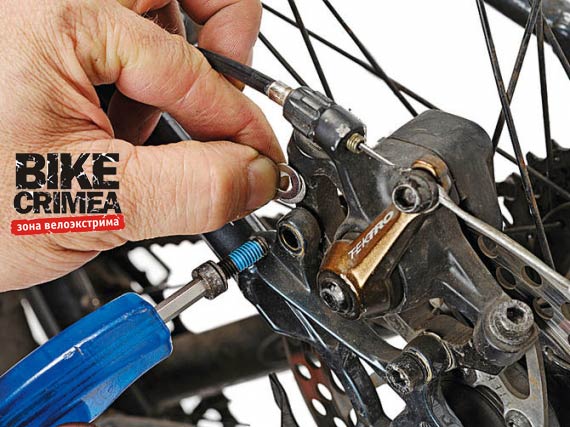

Часто причиной мягкости тормозов является неровное расположение калипера, в результате чего, колодки подходят к ротору под углом. В результате при торможении на рукоятке вы ощущаете упругость стального ротора, в который уперлась одна колодка. Очень важно, чтобы колодки были идеально параллельны, когда они зажимают ротор. На некоторых креплениях отверстия сделаны чуть большего размера, что позволяет делать боковые регулировки положения калипера. Нужно лишь ослабить болт, чтобы слегка подвинуть калипер. Может потребоваться проделать несколько попыток, т.к. при затягивании болта, калипер немного сдвинется. Другой вариант настройки — использование регулировочных шайб, которые доступны в изобилии. Открутите болты и установите шайбы.

Отрегулируйте ручку тормоза и натяжение троса

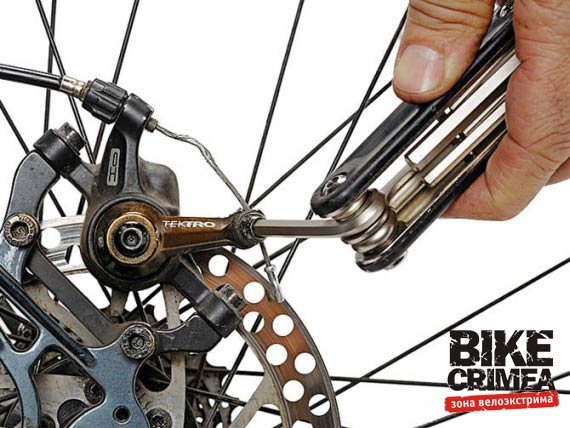

Если у вас механические дисковые тормоза, проверьте легкость возвращения движения ручки и рычага на калипере. Если они не возвращаются назад после нажатия как надо или вы чувствуете сопротивление при нажатии, то вам нужно заменить трос и, возможно, рубашку троса. Смажьте место крепления троса жидким маслом, вместо густой смазки и закрепите трос (обычно используется торцевой ключ на 5мм) на рычаге калипера в наиболее раскрытом положении, как показано на картинке. Это оптимальный угол для натяжения, с достаточным запасом хода рычага. Когда заканчивается ход рычага и угол натяжения троса меняется, вы получаете уменьшение мощности торможения. На фотографии хорошо видно старое место зажима троса в виде дефекта, такое неправильное закрепление рычага калипера ограничивает его ход и мощность торможения.

Отрегулируйте колодки

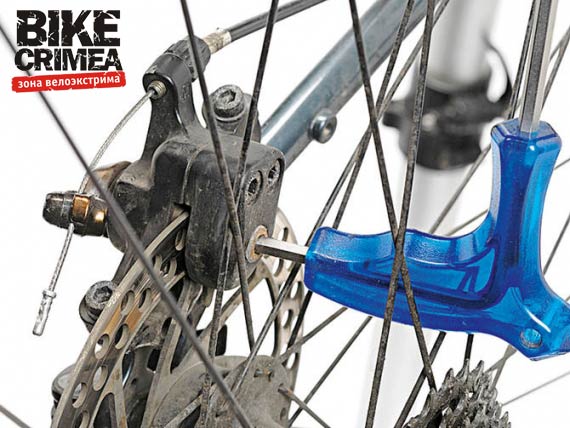

Большинство систем позволяют настроить момент схватывания колодок. На механических тормозах одна или обе колодки могут быть закручены внутрь калипера с помощью либо болта с насечкой на головке, либо с головкой под торцевой ключ. Подведите колодки к ротору максимально близко. Если понадобиться, покрутите подстроечный барабан на тросе против часовой стрелки, чтобы сильнее ослабить трос и подвинуть колодки как можно ближе к ротору. На калиперах с подгонкой только одной колодки подвиньте весь калипер целиком максимально близко к ротору той стороной, где находится рычаг, затем подвиньте к ротору противоположную колодку с помощью винта регулировки. На гидравлических тормозах (без автоматической подстройки положения колодок) поверните подстроечный винт, который обычно находится внутри рычага в точке вращения, на несколько оборотов внутрь. Также может быть подстроечный винт на рычаге, покрутите его руками. Для дальнейших настроек, смотрите шаг 10.

Долейте жидкости в тормозную систему

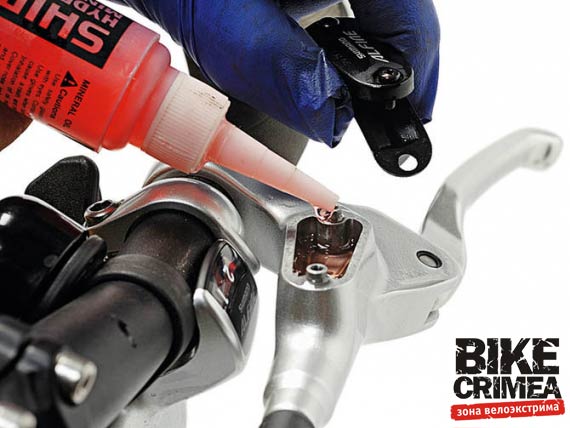

В гидравлических тормозах используются два вида жидкости: либо минеральное масло, либо тормозная жидкость DOT. Это обычно маркируется на крышке расширительного бачка. Не используйте неподходящую жидкость — уплотнители будут нарушены и начнут течь. Компинии Shimano и Magura используют минеральное масло; Hayes, Hope и Avid используют Dot 4 или 5.1. Зафиксируйте положение руля, привязав ремнем переднее колесо к нижней трубе рамы. Найдите ручки с расширительным бачком, снимите крышки и проверьте уровень жидкости. Если он совсем низкий, это может указывать на серьезные неприятности, т.к. где-то существует нарушение герметизации и воздух попадает в тормозную систему. Заполните тормозную систему жидкостью перед прокачкой. Сделайте простую систему для слива тормозной жидкости из подходящей бутылки и топливного или вакуумного шланга, который можно приобрести в магазине авто запчастей.

Прокачайте тормоза

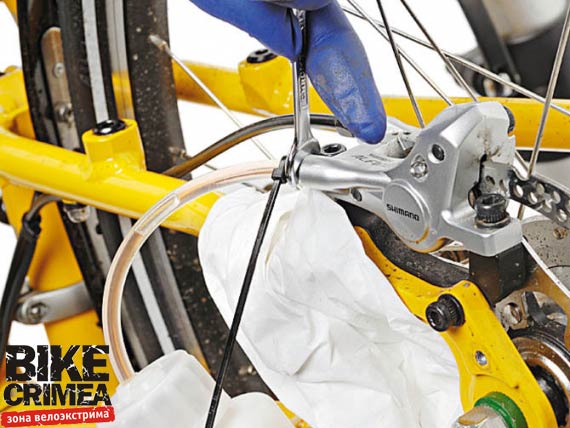

Когда воздух попадает в гидравлическую тормозную систему, это приводит к мягкому нажиму рукоятки тормоза вплоть до руля. Этот шаг применим в основном к тормозам Shimano, Hope и Tektro, в которых есть обычный расширительный бачок и стандартный наконечник для прокачки как на картинке. Оденьте защитные перчатки. Натяните сливной шланг на сливной ниппель и зафиксируйте его стяжкой. Установите бутылку ниже сливного отверстия. Отвинтите все настройки момента схватывания колодками ротора, затем нажмите ручку тормоза четыре-пять раз и остановитесь, оставив ручку нажатой. Откройте клапан сливного отверстия с помощью небольшого рожкового ключа (6 или 7 мм) и наблюдайте за пузырьками в жидкости, которая потечет в трубку. Закрутите клапан, отпустите ручку. Повторите эту операцию 5-10 раз, расширительный бачок на руле всегда должен быть заполнен. Продолжайте, пока после открывания клапана в жидкости не перестанут появляться пузыри и рукоятка при нажатии не станет жесткой.


Выровняйте положение колодок, чтобы избавиться от трения одной из них о ротор

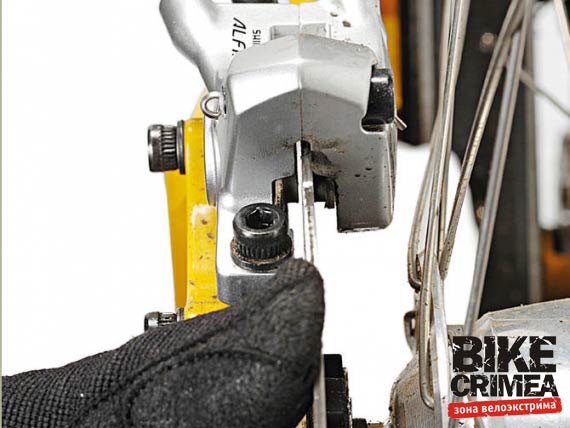

При снятом колесе убедитесь, что тормозные колодки полностью раздвинуты. Установите колесо и установите калипер, чтобы ротор был ровно по центру, как написано в шаге 5. Нажмите ручку тормоза пару раз. Поршни должны сдвигаться и затем раздвигаться, оставаясь на равном расстоянии от ротора. Если это не так, сделайте следующее: потяните диск так, чтобы он был ближе к колодке, которая приближалась к нему наиболее близко, заблокировав ее перемещение. Свободной рукой нажмите ручку тормоза пару раз, таким образом колодка, которая была дальше переместится ближе к ротору от своей изначальной точки. Отпустите диск и нажмите на тормоз пару раз и снова посмотрите на движение колодок. Если они остались несимметричны, повторите операцию.
