Как перебрать втулку на насыпных подшипниках?

втулка типа конус-чашка

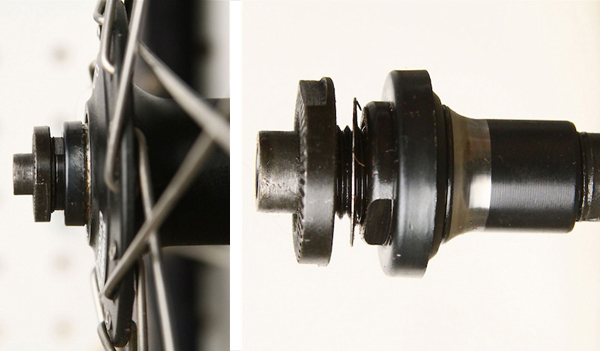

Детали велосипедной втулки типа «конус-чашка». Слева-направо: контргайка, тонкая шайба и конус.

Полезные подсказки, которые вам помогут в работе:

  • Хотя разводной ключ можно использовать для откручивания контргайки, для удержания конуса вам понадобится специальный конусный ключ.
  • Для работы с передней втулкой обычно требуются 13, 15 и 17-мм конусные ключи, для задних втулок — 17 и 19 мм.
  • Для смазки внутренностей втулки лучше всего подойдёт густая водоотталкивающая смазка.
  • Перед разборкой втулки, подстелите под колесо кусок плотной ткани (например, полотенце) — если вы по неосторожности выроните шарики, они не раскатятся по полу.
  • В подшипниках передней вилки обычно используется 10 шариков диаметра 3/16″ (4.76 мм), в задних втулках — 9 шариков диаметра 1/4″ (6.35 мм). Обратите внимание: так бывает не всегда, поэтому посчитайте шарики, перед тем, как вытаскивать их из втулки.
  • Если вы собираетесь перебрать втулку, вам желательно поменять и шарики, благо они недорогие. Стоит сказать, что шарики подшипников дорогих втулок более качественные, чем те, что обычно продаются в магазин велосипедов. Поэтому, если штатные шарики в хорошем состоянии, менять их не стоит.
  • В процессе разборки у вас появится много мелких деталей. Выделите для них место на верстаке или на полу и укладывайте их в таком же порядке, в каком извлекали из втулки. Это упростит последующую сборку.
  • Очень важно, чтобы концы оси втулки не выступали слишком далеко за контргайку, иначе колесо нельзя будет зажать в раме или вилке. Ось не должна выступать за внешнюю поверхность дропаутов.
  • Цель переборки втулки — отрегулировать её так, чтобы натяг подшипника был минимальным, но исключал люфт. Втулки с деформированными шариками или повреждениями конуса и чашки не будут работать плавно, даже если их правильно перебрать и отрегулировать.
  • Записывайте или делайте какие-нибудь пометки: количество шариков в подшипнике, расстояние от контргайки до конца оси, порядок сборки и т.д.

Как сильно затягивать подшипник?

Обратите внимание, что чрезмерное затягивание втулки не поможет предотвратить её самораскручивание, но ускорит износ компонентов подшипника. Езда с перетянутой втулкой, скорее всего, повредит и конус и чашку, поэтому, в итоге, придётся менять втулку полностью. Аналогичный результат принесёт и езда с излишне ослабленной втулкой.

В идеале, втулки с полой осью и эксцентриком должны иметь небольшую слабину, т.к. при присоединении к велосипеду и защёлкивании зажима, ось колеса слегка изгибается, чем компенсируется её люфт. Если во втулке, снятой с велосипеда, совсем нет люфтов — это означает, что она перетянута. Это не касается монолитных осей, на которых колёса зажимаются гайками. В таком случае, если ось искривлена или повреждена чашка с конусом, втулку можно будет только выбросить. Если необходимо, замените испорченные детали и переходите к регулировке втулки.

Что вам потребуется:

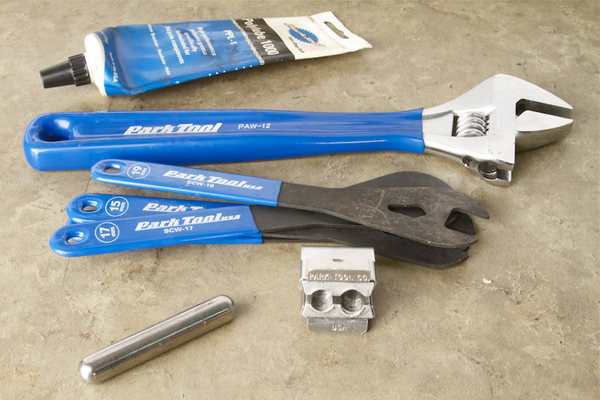

Необходимые инструменты

  • Конусные ключи (самые распространённые размеры: 13, 15, 17 и 19 мм).
  • Густая смазка.
  • Разводной ключ (по желанию).
  • Струбцина (тиски) для зажимания оси колеса (по желанию).
  • Магнит (по желанию).
  • Чистая тряпка, ватные палочки.

Всё готово? Тогда приступим.

шаг 1

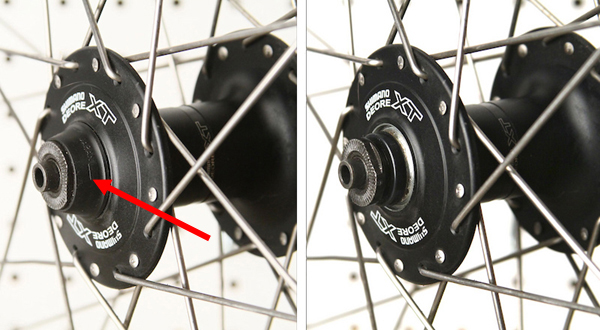

Шаг 1. Снимите колесо с велосипеда и вытащите механизм эксцентрикового зажима (не потеряйте две центрирующие пружины). В большинстве втулок с насыпными подшипниками используются резиновые или пластиковые колпачки-пыльники, которые нужно предварительно снять, чтобы получить доступ к шлицам конуса. Если вы работаете с задней втулкой, вам также потребуется снять кассету. Посчитайте количество открытых витков резьбы на концах оси колеса перед тем, как продолжать. Если ось без резьбы, как на фото, измерьте расстояние от конца оси до гайки линейкой или штангенциркулем.

Шаг 2

Шаг 2. Всегда начинайте разборку задней втулки с противоположной кассете стороны велосипеда (т.е. с левой стороны велосипеда), а разборку передней втулки — с противоположной тормозному диску стороны (справа).

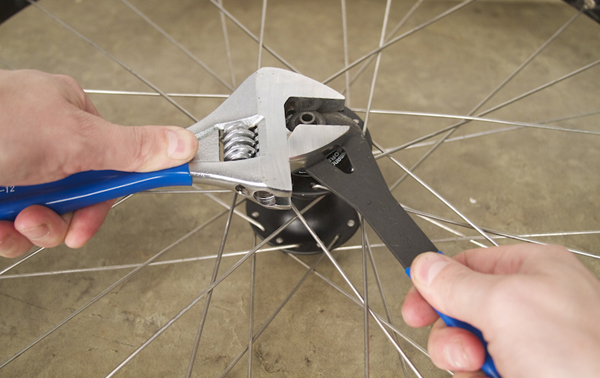

В первую очередь вам нужно выкрутить конус из одного конца втулки. Удерживайте конус конусным ключом и откручивайте контргайку против часовой стрелки при помощи конусного или разводного ключа. Если у вас есть специальный зажим (тиски), используйте его для фиксации оси.

Шаг 3

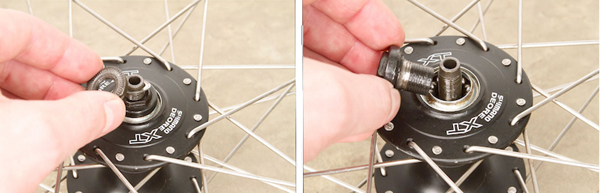

Шаг 3. Положите колесо ослабленной стороной втулки вверх, чтобы детали не вывалились, затем полностью выкрутите контргайку, выньте тонкую шайбу и конус. Положите их куда-нибудь, где они не потеряются.

Шаг 4

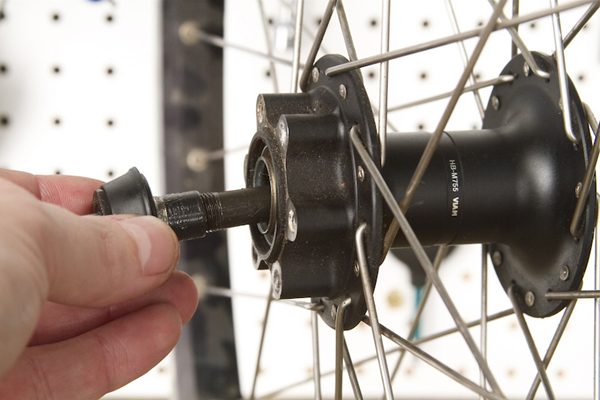

Шаг 4. Возьмитесь за ось с противоположной стороны и вытащите её из корпуса втулки, стараясь не потерять шарики. Всегда обращайте внимание на то, с какой стороны втулки вы извлекаете ось, чтобы избежать проблем при сборке.

Шаг 5

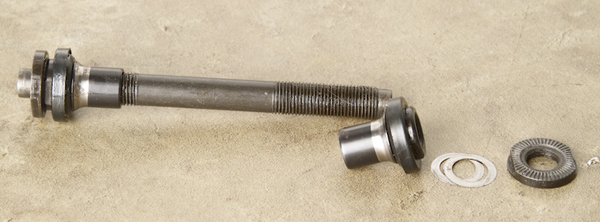

Шаг 5. Итак, вы уже сняли конус, шайбу, контргайку и вынули саму ось. Хорошо почистите извлечённые детали от старой смазки и грязи. Стоит сказать, что в некоторых втулках встречается одна толстая шайба между конусом и контргайкой, в других — несколько тонких шайб. Шайбы не только предотвращают ослабление контргайки и конуса, но и обеспечивают необходимый зазор между деталями втулки. Собирая втулку, всегда используйте одни и те же шайбы, располагая их в том же порядке, в каком они стояли до разборки.

Шаг 6

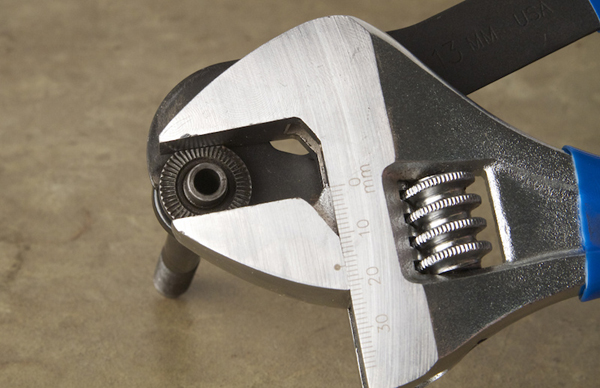

Шаг 6. Теперь можно проверить, правильно ли втулка затянута с ротивоположной стороны. Удерживая конус конусным ключом, проверьте, насколько хорошо зажата контргайка, вращая её по часовой стрелке вторым ключом.

Шаг 7

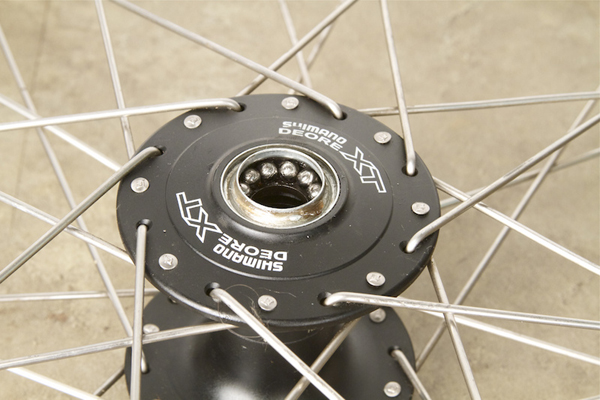

Шаг 7. Сосчитайте количество шариков с каждой стороны втулки перед тем, как их вынуть. В передних втулках обычно (но не всегда) используется по 10 шариков, в задних втулках — по 9.

Шаг 8

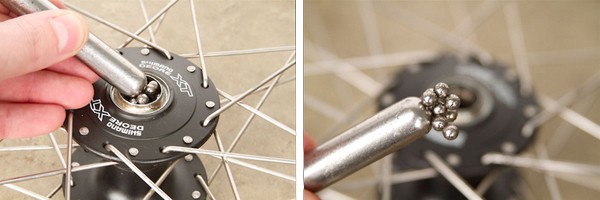

Шаг 8. Шарики можно вытащить из чашки втулки при помощи магнита или намагниченной отвёртки. Если у вас нет магнита, просто выковыряйте шарики тонкой отвёрткой. Ещё раз проверьте чашки втулки, чтобы убедиться, что не забыли внутри шарики. Во многие втулки типа «конус-чашка» ставят металлические пыльники (серебристое кольцо, окружающее шарики на фото выше). Пыльники, как правило, запрессовываются во втулку, поэтому лучше оставить их в покое.

Шаг 9

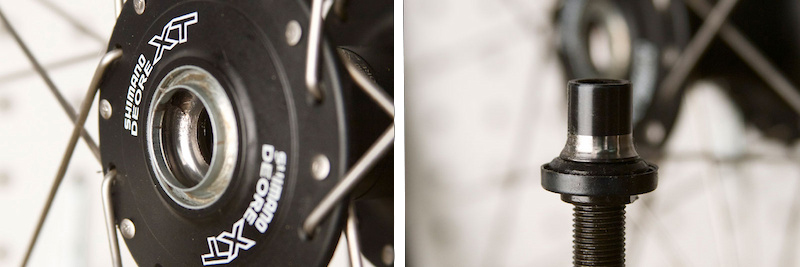

Шаг 9. Теперь ваша задача — удалить всю старую смазку, грязь и мелкие частицы металла, которые могут быть на внутренних поверхностях втулки. Для этого используйте обёрнутую вокруг пальца тряпку или ватные палочки. Теперь пришло время тщательно проверить трущиеся поверхности чашки и конуса. Они должны быть гладкими и свободными от точечной коррозии или следов неравномерного износа. Если вы заметили повреждения на конусе, нужно поменять его на аналогичный новый (их существует много разных размеров, поэтому выбирайте внимательно). К сожалению, с повреждённой чашкой ничего сделать нельзя — она намертво запрессована в корпус втулки. Конечно, толстый слой густой смазки на какое-то время поможет, но сильно изношенная чашка — верный признак близкого конца втулки.

Шаг10

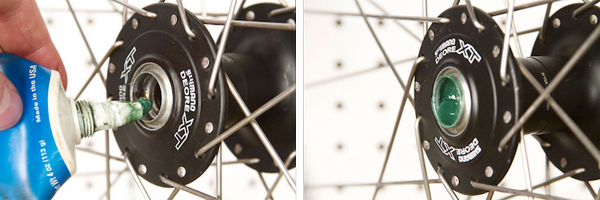

Шаг 10. Не жалейте смазки. Полностью покройте толстым слоем смазки вогнутую поверхность чашки. Густая смазка также поможет удерживать шарики на месте при сборке. Аккуратно установите шарики в чашки по обеим сторонам (вы же не забыли, сколько их должно быть?).

Шаг 11

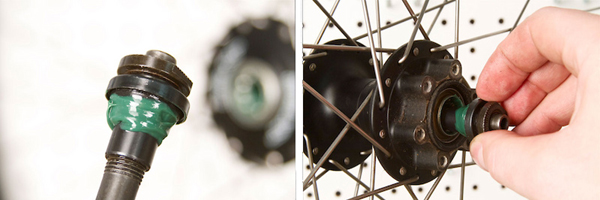

Шаг 11. Как только вы вставили шарики в чашки, принимайтесь за установку оси. Перед сборкой нанесите смазку на трущиеся поверхности конуса. Вставляйте ось с той же стороны, что и снимали: для задних втулок это сторона велосипеда противоположная кассете, для передних — наоборот.

Шаг 12

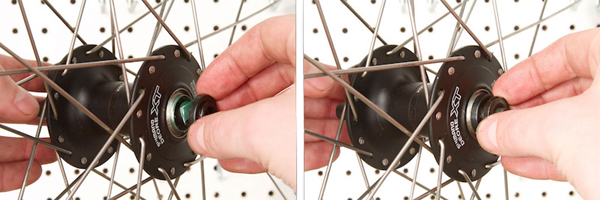

Шаг 12. Поставьте конус на место, наденьте на ось шайбу и контргайку. Закручивайте конус по часовой стрелке до тех пор, пока он не войдёт в контакт с шариками, затем отпустите его на четверть оборота.

Шаг13

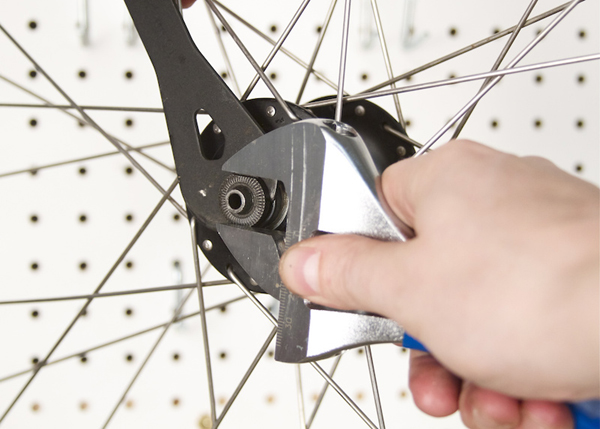

Шаг 13. Удерживая конус конусным ключом, затяните контргайку. Втулка, скорее всего, потребует дальнейшей регулировки, но помните, что было сказано ранее: втулки с эксцентриком, снятые с велосипеда, должны слегка люфтить. После установки и фиксации колеса на велосипеде люфт пропадёт.

Проверните ось втулки с эксцентриком пальцами — она должна плавно вращаться, но иметь едва ощутимый люфт. Установите колесо на велосипед и слегка его пошатайте: если колесо свободно вращается и вы не чувствуете люфта — всё нормально, ваша работа окончена. Если нет — смотрите дальнейшие шаги.

Шаг 14

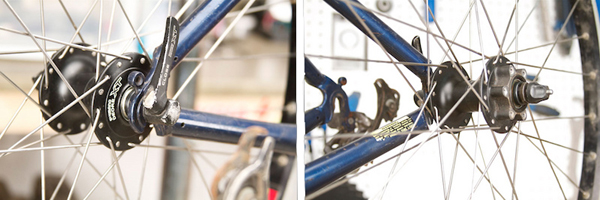

Шаг 14. Снимите резиновые пыльники втулки и пружины эксцентрикового зажима колеса (гайка зажима должна контактировать только с внешней поверхностью контргайки втулки). Закрепите колесо снаружи рамы (см. фото), вставив один конец оси втулки в соответствующую прорезь в дропауте. Зажмите эксцентрик с усилием, с которым вы обычно его зажимаете при езде.

Шаг 15

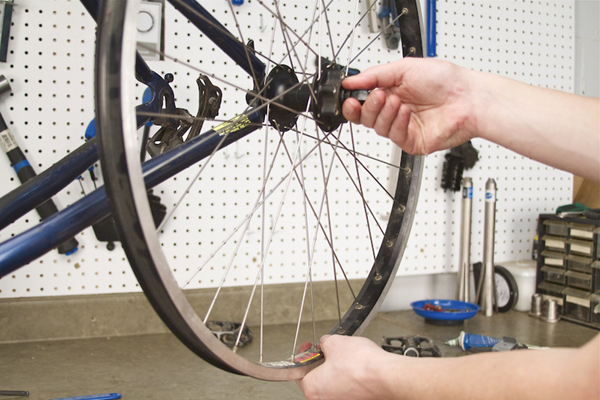

Шаг 15. Возьмитесь одной рукой за конус и контргайку, а второй слегка пошатайте колесо. Если почувствуете в конусе стук — это означает, что вам нужно немного поджать подшипник.

Шаг 16

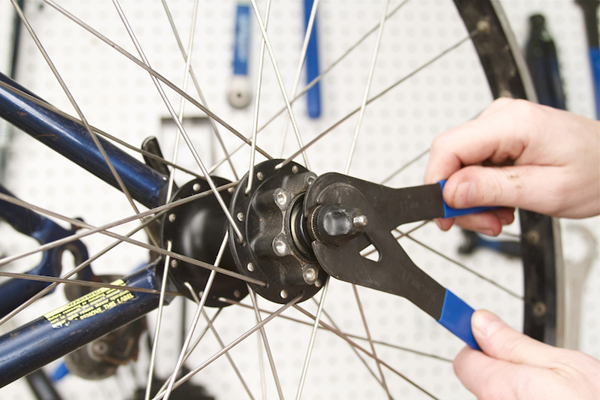

Шаг 16. Удерживайте конус одним ключом, а другим — отпустите контргайку, вращая её против часовой стрелки. Как только вы отпустите гайку, немного (градусов на 10) поверните ключ, удерживающий конус, по часовой стрелке. Удерживайте конус в таком положении, пока затягиваете контргайку. Снова проверьте втулку на наличие люфта (Шаг 15) — если почувствуете стук, повторяйте регулировку до тех пор, пока он не исчезнет.

Последняя проверка: немного отпустите рычажок эксцентрикового зажима колеса (примерно на 45 градусов — он всё ещё должен удерживать колесо на дропаутах) и проверьте втулку, слегка пошатав колесо — в ней должен быть едва заметный люфт. При затягивании эксцентрика, люфт должен исчезнуть.

Убедитесь, что ось колеса равномерно выглядывает с обеих сторон втулки: количество видимых витков резьбы на обоих концах оси должно быть одинаковым. Также сравните число витков до и после разборки — оно также должно быть одинаковым. Вытрите лишнюю смазку. Всё.
